Выбор и монтаж электрооборудования Stiebel Eltron
Общие положения
В отношении степени защиты от попадания воды электрическое оборудование должно соответствовать видам защиты, приведенным в таблице 1. Защита от прикосновений и попадания инородных тел должна соответствовать IP 2X (DIN 57 100, часть 410/VDE 0100, часть 410, по DIN 40 050).
В помещениях или на участках, где полы, стены или другие предметы увлажняются при уборке, электрическое оборудование должно иметь вид защиты не ниже IP X5 согласно DIN 40 050.
В области защиты 0
должно применяться только оборудование, разрешенное к установке в ванне.
В области защиты 1
должны использоваться только стационарные водонагреватели и вентиляционные приборы, разрешенные к установке в ванной комнате. Водонагреватели на газовом или дизельном топливе с электрическим дополнительным оборудованием приравниваются к электрическим потребительским товарам.
В области защиты 2
допускаются к использованию только стационарные водонагреватели, вентиляционные и осветительные приборы
Примеры
Тип (модель) |
Область защиты |
HTT 5 WS |
DHF |
1 |
IP25 |
DHB |
1 |
IP24 |
DHE |
1 |
IP25 |
SHD |
1 |
IP25D |
SH 30-150 S |
1 |
IP25D |
SHZ 30-150 S |
1 |
IP25D |
HFA 30-150 E |
1 |
IP24D |
HFA 30-150 Z |
1 |
IP24D |
Класс защиты указан на типовых табличках (шильдах) приборов STIEBEL ELTRON.
Таблица 1
Участок
|
Виды защиты согласно DIN 40 050 для электрического оборудования |
|
Ванные комнаты, где происходит частое скопление влаги вследствие запотевания, например, в общественных банях, душевых спортивных сооружений. |
Ванные комнаты, где скопление влаги вследствие запотевания происходит редко, например, ванные комнаты жилых помещений. |
|
0 |
IP X7 |
IP X7 |
1 |
IP X5 |
IP X4, IP X5*) |
2 |
IP X5 |
IP X4 |
3 |
IP X5 |
IP X1 |
*) Вид защиты IP X5 следует выбирать, если возможна струйная подача воды, например, при массажном душе.

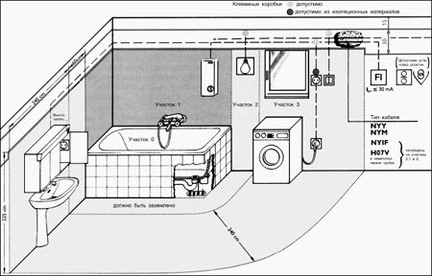

Классификация участков по VDE 0100 для ванных комнат
Размеры в м:
r1 = 0,6 м; r2 = r1 — s; r3 = 3,0 м; r4 = r3 — s
Расшифровка обозначений IP
IP... |
IP)1)2 |
Вид защиты согласно IEC (Международная комиссия по электротехнике), публ.144 DIN 40050 |
IP = Международный класс защиты |
